In der Welt der Herstellung spielen Injektionsmaschinen eine entscheidende Rolle bei der Herstellung einer Vielzahl von Plastikprodukten. Eine der wichtigsten Komponenten einer Injektionsmaschine ist die Klemmeinheit. Als führender Anbieter von Injektionsmaschinen freue ich mich, mich mit den komplizierten Funktionen der Klemmeinheit zu befassen und seine Bedeutung im Injektionsformprozess zu erläutern.
Die Grundlagen einer Injektionsmaschine
Bevor wir uns mit den Details der Klemmeinheit befassen, lesen wir kurz die Grundkomponenten einer Injektionsmaschine. Eine Injektionsmaschine besteht aus zwei Hauptteilen: der Injektionseinheit und der Klemmeinheit. Die Einspritzeinheit ist für das Schmelzen und Injizieren des Kunststoffmaterials in die Form verantwortlich, während die Klemmeinheit die Form während des Injektionsprozesses geschlossen hält und das fertige Produkt nach dem Abkühlen auswirft.
Die Funktion der Klemmeinheit
Die Hauptfunktion der Klemmeinheit besteht darin, die erforderliche Kraft bereitzustellen, um die Form während des Injektionsprozesses geschlossen zu halten. Dies ist entscheidend, da der geschmolzene Kunststoff unter hohem Druck in die Form injiziert wird, und ohne ausreichende Klemmkraft kann sich die Form öffnen, was zu Blitz (überschüssiger Kunststoff) oder unvollständiger Füllung der Formhohlheit führt.
Die Klemmeinheit spielt auch eine Rolle bei der Auslegung des fertigen Produkts. Sobald der Kunststoff in der Form abgekühlt und verfestigt hat, öffnet die Klemmeinheit die Form und verwendet einen Ausschlägemechanismus, um das Produkt aus dem Formhohlraum zu drücken.
Arten von Klemmeinheiten
Es gibt verschiedene Arten von Klemmeinheiten, die in Injektionsmaschinen verwendet werden, jeweils eigene Vor- und Nachteile. Die häufigsten Typen sind hydraulische Klemmeinheiten, mechanische Klemmeinheiten und hybride Klemmeinheiten.
Hydraulische Klemmeinheiten
Hydraulische Klemmeinheiten sind die am weitesten verbreitete Art der Klemmeinheit in Injektionsmaschinen. Sie verwenden hydraulische Zylinder, um die Klemmkraft zu erzeugen, die typischerweise proportional zur Größe der Zylinder und zum Druck der Hydraulikflüssigkeit ist.
Einer der Hauptvorteile von hydraulischen Klemmeinheiten sind ihre Fähigkeiten mit hoher Klemme. Sie können sehr hohe Kräfte erzeugen und sie für groß angelegte Injektionsformanwendungen geeignet machen. Hydraulische Klemmeinheiten bieten auch eine reibungslose und präzise Kontrolle über die Klemmkraft, die eine genaue und konsistente Form ermöglichen.
Hydraulische Klemmeinheiten haben jedoch auch einige Nachteile. Sie sind relativ energieintensiv, da sie eine ständige Versorgung mit hydraulischer Flüssigkeit benötigen, um die Klemmkraft aufrechtzuerhalten. Sie sind auch in der Regel größer und schwerer als andere Arten von Klemmeinheiten, die ihre Verwendung in einigen Anwendungen einschränken können.
Mechanische Klemmeinheiten
Mechanische Klemmeinheiten verwenden ein mechanisches Verknüpfungssystem, um die Klemmkraft zu erzeugen. Sie bestehen typischerweise aus einem Schaltermechanismus, der die lineare Bewegung eines hydraulischen oder elektrischen Stellantriebs in eine große Klemmkraft umwandelt.
Einer der Hauptvorteile mechanischer Klemmeinheiten ist ihre Energieeffizienz. Sie benötigen keine ständige Versorgung mit Hydraulikflüssigkeit, was im Vergleich zu hydraulischen Klemmeinheiten zu signifikanten Energieeinsparungen führen kann. Mechanische Klemmeinheiten sind im Allgemeinen auch kleiner und leichter als hydraulische Klemmeinheiten, sodass sie für Anwendungen geeigneter sind, in denen der Platz begrenzt ist.
Mechanische Klemmeinheiten haben jedoch auch einige Einschränkungen. Sie haben in der Regel eine niedrigere Klemmkraftkapazität als hydraulische Klemmeinheiten, die ihre Verwendung in großflächigen Injektionsformanwendungen einschränken können. Sie erfordern auch mehr Wartung als hydraulische Klemmeinheiten, da sich das mechanische Verknüpfungssystem im Laufe der Zeit abnutzen kann.
Hybridklemmeinheiten
Hybrid -Klemmeinheiten kombinieren die Vorteile von hydraulischen und mechanischen Klemmeinheiten. Sie verwenden typischerweise ein Hydrauliksystem, um die anfängliche Klemmkraft und einen mechanischen Umschaltmechanismus zu erzeugen, um die Kraft während des Injektionsprozesses aufrechtzuerhalten.
Hybrid -Klemmeinheiten bieten die hohen Klemmkraftfähigkeiten von hydraulischen Klemmeinheiten mit der Energieeffizienz und der kompakten Größe mechanischer Klemmeinheiten. Sie sind auch flexibler als entweder hydraulische oder mechanische Klemmeinheiten, da sie leicht angepasst werden können, um die spezifischen Anforderungen verschiedener Formanwendungen zu erfüllen.
Das Arbeitsprinzip einer Klemmeinheit
Das Arbeitsprinzip einer Klemmeinheit kann in mehrere Stufen unterteilt werden: Schimmelschließung, Klemme, Injektion, Kühlung und Schimmelpilze.
Schimmelschließung
Die erste Stufe des Injektionsformprozesses ist das Schließen des Schimmelpilzes. Die Klemmeinheit bewegt den beweglichen Platten in Richtung der festen Platten und bringt die beiden Hälften der Form zusammen. Dies erfolgt normalerweise mit einem hydraulischen oder elektrischen Aktuator, der die Platten entlang einer Reihe von Führungsschienen bewegt.
Klemmen
Sobald die Form geschlossen ist, wendet die Klemmeinheit die erforderliche Klemmkraft an, um die Form während des Injektionsprozesses geschlossen zu halten. Die Klemmkraft wird typischerweise durch hydraulische Zylinder oder einen mechanischen Umschaltmechanismus erzeugt, abhängig von der Art der Klemmeinheit.
Die Klemmkraft muss ausreichen, um zu verhindern, dass sich die Form unter dem hohen Druck des injizierten Kunststoffs öffnet. Die erforderliche Klemmkraft hängt von mehreren Faktoren ab, einschließlich der Größe und Form der Form, der Art des verwendeten Kunststoffmaterials und des Injektionsdrucks.
Injektion
Nachdem die Form geklemmt ist, schmilzt die Injektionseinheit das Kunststoffmaterial und injiziert es unter hohem Druck in den Formhohlraum. Das Kunststoffmaterial füllt die Formhöhle und nimmt die Form der Form an.
Kühlung
Sobald der Schimmelpilzhöhle mit Kunststoff gefüllt ist, beginnt der Kühlprozess. Das Kühlsystem zirkuliert ein Kühlmittel über Kanäle in der Form, um den Wärme aus dem Kunststoff zu entfernen, was es verfestigt.
Die Kühlzeit ist ein wichtiger Faktor im Injektionsformprozess, da sie die Qualität und Stärke des fertigen Produkts beeinflusst. Die Kühlzeit muss sorgfältig kontrolliert werden, um sicherzustellen, dass der Kunststoff gleichmäßig und ohne Mängel festigt.
Schimmelpilze
Nachdem der Kunststoff abgekühlt und verfestigt hat, öffnet die Klemmeinheit die Form. Die beweglichen Platten werden von den festen Platten wegbewegt, wodurch die beiden Hälften der Form getrennt werden.
Sobald die Form geöffnet ist, drückt der Ausschleudermechanismus das fertige Produkt aus der Formhöhle. Der Ejektionsmechanismus kann ein einfaches mechanisches Gerät sein, wie z. B. ein Ejektorstift oder ein komplexeres System, wie ein hydraulischer Ejektor.
Die Bedeutung einer gut funktionierenden Klemmeinheit
Eine gut funktionierende Klemmeinheit ist für den erfolgreichen Betrieb einer Injektionsmaschine unerlässlich. Es stellt sicher, dass die Form während des Injektionsprozesses geschlossen wird, wodurch Blitz vorhanden ist und die vollständige Füllung des Schimmelpilzhöhle gewährleistet wird. Es spielt auch eine entscheidende Rolle beim Ausstoß des fertigen Produkts, um sicherzustellen, dass es ohne Schaden aus der Form entfernt wird.
Zusätzlich zu seiner funktionellen Bedeutung kann eine gut gepflegte Klemmeinheit auch die Effizienz und Produktivität eines Injektionsformbetriebs verbessern. Durch die Bereitstellung einer konsistenten und genauen Klemmkraft kann es die Anzahl der defekten Teile verringern und die Gesamtleistung der Maschine erhöhen.
Abschluss
Zusammenfassend ist die Klemmeinheit ein kritischer Bestandteil einer Injektionsmaschine. Es spielt eine entscheidende Rolle beim Injektionsformprozess, indem die Form während des Injektionsprozesses geschlossen und das fertige Produkt ausgeworfen wird, sobald es abgekühlt ist. Es gibt verschiedene Arten von Klemmeinheiten, jeweils eigene Vor- und Nachteile. Wenn Sie das Arbeitsprinzip der Klemmeinheit verstehen und den richtigen Typ für Ihre Anwendung auswählen, können Sie den erfolgreichen Betrieb Ihrer Injektionsmaschine sicherstellen und hochwertige Kunststoffprodukte herstellen.

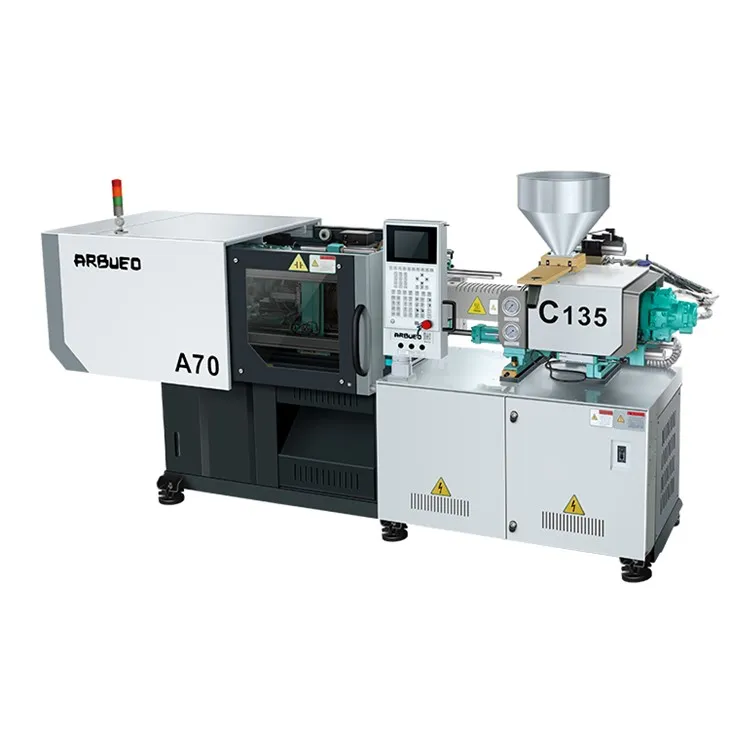

Wenn Sie mehr über unsere erfahren möchtenPolyurethanschaum -InjektionsformmaschineAnwesendStuhlinjektionsformmaschine, oderHeißläufer -Injektionsformmaschine, oder wenn Sie Fragen zur Klemmeinheit oder andere Aspekte des Injektionsleistens haben, können Sie uns gerne kontaktieren. Wir sind ein führender Injektionsmaschinenlieferant und sind bestrebt, unseren Kunden Produkte und Dienstleistungen von höchster Qualität zu bieten. Beginnen wir eine Diskussion über Ihre spezifischen Anforderungen und untersuchen, wie unsere Maschinen Ihre Produktionsanforderungen erfüllen können.
Referenzen
- Throne, JL (2001). Kunststoffe Rheologie und Verarbeitung. Marcel Dekker.
- Rosato, DV & Rosato, DP (2000). Injektionsformhandbuch. Hanser Gardner Publications.
- Osswald, TA & Turng, L. -S. (2007). Injektionsformhandbuch. Hanser.
