Der Entwurf einer Form für eine Kunststoffspritzgussmaschine ist ein entscheidender Prozess, der eine Mischung aus technischem Know-how, Kreativität und Liebe zum Detail erfordert. Als Lieferant von Kunststoffspritzgussmaschinen habe ich aus erster Hand gesehen, wie eine gut konstruierte Form einen Produktionslauf über Erfolg oder Misserfolg entscheiden kann. In diesem Blog führe ich Sie durch die wichtigsten Schritte und Überlegungen beim Entwurf einer Form für eine Kunststoffspritzgussmaschine.
Die Grundlagen des Kunststoffspritzgusses verstehen
Bevor Sie sich mit dem Formenbau befassen, ist es wichtig zu verstehen, wie das Spritzgießen von Kunststoffen funktioniert. Vereinfacht ausgedrückt werden Kunststoffpellets erhitzt, bis sie schmelzen. Anschließend wird der geschmolzene Kunststoff unter hohem Druck in einen Formhohlraum eingespritzt. Sobald der Kunststoff abkühlt und sich verfestigt, öffnet sich die Form und das fertige Teil wird ausgeworfen.

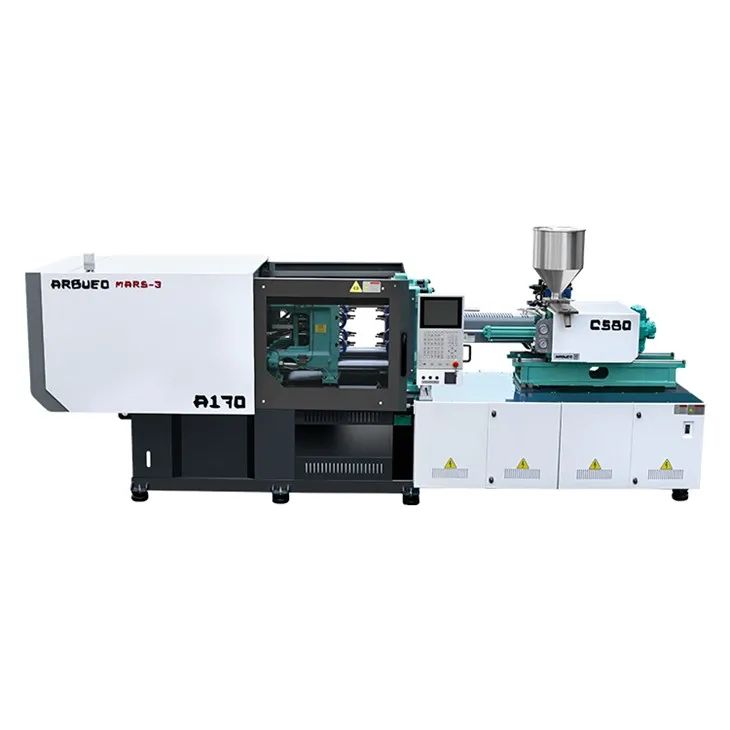

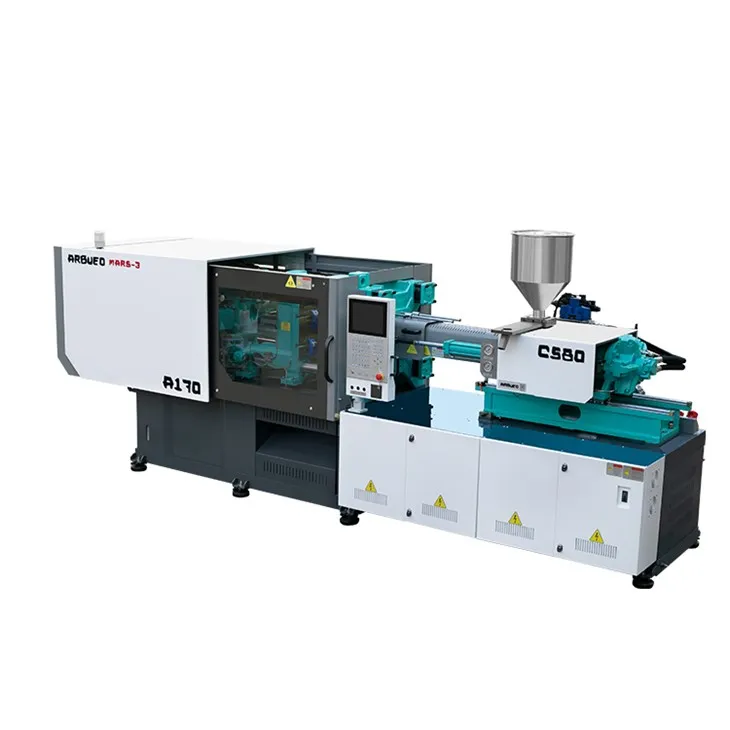

Die Qualität des Endprodukts hängt von verschiedenen Faktoren ab, darunter der Art des verwendeten Kunststoffs, dem Design der Form und den Einstellungen der Spritzgießmaschine. Als Lieferant bieten wir verschiedene Maschinentypen an, wie zGroße Spritzgießmaschinefür die Großserienproduktion und dieTischspritzgießmaschinefür kleinere Projekte oder Prototyping.
Schritt 1: Definieren Sie die Produktanforderungen
Der erste Schritt beim Formenbau besteht darin, die Anforderungen an das Endprodukt klar zu definieren. Sie müssen Faktoren wie Form, Größe und Funktion des Teils berücksichtigen. Wenn Sie beispielsweise einen Kunststoffbehälter herstellen, müssen Sie über dessen Fassungsvermögen, die Art des Deckels und alle Funktionen wie Griffe oder Ausgießer nachdenken.
Es ist auch wichtig, die erforderlichen Toleranzwerte zu ermitteln. Toleranzen beziehen sich auf die zulässige Abweichung von den angegebenen Abmessungen des Teils. Engere Toleranzen bedeuten eine höhere Präzision, aber auch eine anspruchsvollere und kostspieligere Formenkonstruktion und -produktion.
Schritt 2: Wählen Sie das richtige Kunststoffmaterial
Unterschiedliche Kunststoffe haben unterschiedliche Eigenschaften wie Festigkeit, Flexibilität und Hitzebeständigkeit. Die Wahl des Kunststoffmaterials hat erheblichen Einfluss auf das Formdesign. Beispielsweise schrumpfen einige Kunststoffe beim Abkühlvorgang stärker als andere. Sie müssen diese Schrumpfung bei der Gestaltung des Formhohlraums berücksichtigen.
Wenn das Teil transparent sein muss, wählen Sie wahrscheinlich einen durchsichtigen Kunststoff wie Polycarbonat oder Acryl. Wenn andererseits eine hohe Festigkeit erforderlich ist, sind Materialien wie ABS oder Nylon möglicherweise besser geeignet. Als Lieferant können wir Sie zu den besten Kunststoffmaterialien für Ihre spezifische Anwendung beraten.
Schritt 3: Entwerfen Sie den Formhohlraum
Der Formhohlraum ist der Raum, in dem der geschmolzene Kunststoff fließt und die Form des Endprodukts annimmt. Bei der Gestaltung des Hohlraums müssen Sie Faktoren wie den Entformungswinkel berücksichtigen. Ein Entformungswinkel ist eine leichte Verjüngung an den Wänden des Formhohlraums, die das Auswerfen des Teils nach dem Erstarren erleichtert.
Sie müssen auch über den Standort des Tors nachdenken. Der Anschnitt ist der Punkt, an dem der geschmolzene Kunststoff in den Formhohlraum eintritt. Die Größe, Form und Position des Angusses können den Kunststofffluss und die Qualität des Endteils beeinflussen. Ein gut platziertes Tor kann Probleme wie Lufteinschlüsse und ungleichmäßige Füllung verhindern.
Schritt 4: Kühlkanäle einbauen
Die Kühlung ist ein entscheidender Teil des Spritzgussprozesses. Je schneller der Kunststoff abkühlt, desto schneller kann der Produktionszyklus ablaufen. Eine ungleichmäßige Abkühlung kann jedoch zu Verwerfungen und anderen Mängeln im Endteil führen.
Deshalb ist es wichtig, ein effizientes Kühlsystem innerhalb der Form zu entwickeln. Kühlkanäle sind Kanäle innerhalb der Form, durch die ein Kühlmittel, meist Wasser, fließt. Diese Kanäle sollten strategisch platziert werden, um eine gleichmäßige Kühlung des Kunststoffs in der Kavität zu gewährleisten. Größe und Anordnung der Kühlkanäle müssen sorgfältig auf der Grundlage der Größe und Form des Formhohlraums berechnet werden.
Schritt 5: Betrachten Sie das Auswurfsystem
Sobald der Kunststoff erstarrt ist, muss das Teil aus der Form ausgeworfen werden. Für diese Aufgabe ist das Auswurfsystem im Werkzeug verantwortlich. Es gibt verschiedene Arten von Auswurfsystemen, wie zum Beispiel Auswerferstifte, Auswerferhülsen und Abstreiferplatten.
Auswerferstifte sind die gebräuchlichste Art. Sie drücken das Teil beim Öffnen der Form aus dem Formhohlraum. Allerdings muss die Position der Auswerferstifte sorgfältig geplant werden, um Spuren auf der sichtbaren Oberfläche des Teils zu vermeiden.
Schritt 6: Entwerfen Sie die Formbasis
Die Formbasis bietet die strukturelle Unterstützung für den Formhohlraum, die Kühlkanäle und das Auswurfsystem. Außerdem muss es mit der Spritzgießmaschine kompatibel sein. Die Größe und Gestaltung der Formbasis hängt von der Größe und Komplexität des Formhohlraums ab.
Die Formbasis sollte aus hochwertigen Materialien bestehen, die den hohen Drücken und Temperaturen beim Spritzgießprozess standhalten. Außerdem sollte es einfach an der Spritzgießmaschine zu installieren und zu warten sein.
Schritt 7: Erstellen Sie ein 3D-Modell und eine Simulation
Vor der Herstellung der Form empfiehlt es sich, ein 3D-Modell des Formentwurfs zu erstellen. Dadurch können Sie die Form visualisieren und mögliche Probleme frühzeitig erkennen. Sie können eine CAD-Software (Computer Aided Design) verwenden, um das 3D-Modell zu erstellen.
Mithilfe von Simulationssoftware können auch der Kunststofffluss im Formhohlraum, der Abkühlvorgang und das Auswerfen des Teils analysiert werden. Dies trägt dazu bei, das Formendesign zu optimieren und das Risiko kostspieliger Fehler während des Herstellungsprozesses zu verringern.
Schritt 8: Form herstellen und testen
Sobald das Formdesign fertiggestellt ist, ist es Zeit, die Form herzustellen. Die Form wird typischerweise aus Metall wie Stahl oder Aluminium hergestellt, wobei Bearbeitungsverfahren wie Fräsen und Funkenerosion (EDM) zum Einsatz kommen.
Nachdem die Form hergestellt wurde, muss sie auf einer Spritzgussmaschine getestet werden. Während des Testlaufs können Sie die Qualität der produzierten Teile, die Zykluszeit und mögliche Probleme mit der Form überprüfen. Bei Bedarf können Anpassungen am Formdesign vorgenommen werden.
Schritt 9: Qualitätskontrolle
Die Qualitätskontrolle ist ein fortlaufender Prozess während der gesamten Formenkonstruktion und -produktion. Sie müssen die Abmessungen der Formkomponenten, die Oberflächenbeschaffenheit und die Gesamtfunktionalität der Form überprüfen. Dadurch wird sichergestellt, dass die Form gleichbleibend hochwertige Teile produziert.
Abschluss
Der Entwurf einer Form für eine Kunststoffspritzgießmaschine ist ein komplexer, aber lohnender Prozess. Indem Sie diese Schritte befolgen und alle beteiligten Faktoren berücksichtigen, können Sie eine Form erstellen, mit der Sie qualitativ hochwertige Kunststoffteile effizient herstellen können.
Als Lieferant von Kunststoffspritzgussmaschinen sind wir hier, um Sie bei jedem Schritt zu unterstützen. Ob Sie ein benötigenGroße SpritzgießmaschineFür Großserienproduktionen oder Ratschläge zur Formenkonstruktion stehen wir Ihnen gerne zur Verfügung. Wenn Sie mehr erfahren oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne für ein Beratungsgespräch an uns wenden. Wir freuen uns darauf, Sie dabei zu unterstützen, Ihre Kunststoffspritzgussprojekte zum Leben zu erwecken.
Referenzen
- Throne, JL (1996). Kunststoffspritzguss: Theorie und Praxis. Marcel Dekker.
- Rosato, DV, & Rosato, DV (2000). Spritzgusshandbuch. Kluwer Academic Publishers.
