Als führender Anbieter von hydraulischen Gummiformmaschinen werde ich oft nach den Hauptkomponenten gefragt, aus denen diese hochentwickelten Geräte bestehen. In diesem Blogbeitrag werde ich mich mit den Schlüsselelementen einer hydraulischen Gummiformmaschine befassen und ihre Funktionen und Bedeutung für den Gesamtbetrieb der Maschine erläutern.
1. Hydrauliksystem
Das Hydrauliksystem ist das Herzstück einer hydraulischen Gummiformmaschine. Es ist dafür verantwortlich, die Kraft zu erzeugen, die zum Schließen der Form, zum Einspritzen des Gummimaterials und zum Auswerfen des fertigen Produkts erforderlich ist. Zu den Hauptkomponenten des Hydrauliksystems gehören:
Hydraulikpumpe
Die Hydraulikpumpe ist die Energiequelle des Hydrauliksystems. Es wandelt mechanische Energie in hydraulische Energie um, indem es Hydraulikflüssigkeit (normalerweise Öl) in das System pumpt. Es gibt verschiedene Arten von Hydraulikpumpen, beispielsweise Zahnradpumpen, Flügelzellenpumpen und Kolbenpumpen. Jeder Typ hat seine eigenen Vorteile und wird basierend auf den spezifischen Anforderungen der Maschine ausgewählt, wie zum Beispiel dem erforderlichen Druck und der Durchflussmenge.
Hydraulikzylinder
Hydraulikzylinder werden verwendet, um die hydraulische Energie in lineare mechanische Bewegung umzuwandeln. In einer hydraulischen Gummiformmaschine gibt es typischerweise zwei Haupttypen von Hydraulikzylindern: den Spannzylinder und den Einspritzzylinder. Der Schließzylinder ist dafür verantwortlich, die Form mit hoher Kraft zu schließen und zu verriegeln, um ein Austreten des Gummimaterials während des Einspritzvorgangs zu verhindern. Der Einspritzzylinder hingegen wird verwendet, um das Gummimaterial mit präzisem Druck und präziser Geschwindigkeit in den Formhohlraum einzuspritzen.
Ventile
Ventile werden verwendet, um den Durchfluss, den Druck und die Richtung der Hydraulikflüssigkeit im System zu steuern. In einer hydraulischen Gummiformmaschine gibt es verschiedene Arten von Ventilen, darunter Wegeventile, Druckregelventile und Durchflussregelventile. Wegeventile bestimmen die Richtung des Flüssigkeitsflusses und ermöglichen das Ausfahren oder Einfahren der Hydraulikzylinder. Druckregelventile regulieren den Druck im System, um sicherzustellen, dass die Maschine innerhalb sicherer Grenzen arbeitet. Durchflussregelventile steuern die Durchflussmenge der Hydraulikflüssigkeit, die sich auf die Geschwindigkeit der Hydraulikzylinder auswirkt.
2. Formeinheit
In der Formeinheit findet der eigentliche Gummiformprozess statt. Es besteht aus folgenden Komponenten:
Schimmel
Die Form ist ein maßgeschneidertes Werkzeug, das die Form und Größe des endgültigen Gummiprodukts definiert. Es besteht in der Regel aus hochwertigem Stahl und ist so konzipiert, dass es dem hohen Druck und der Temperatur während des Formprozesses standhält. Die Form ist in zwei Hälften unterteilt: die feste Hälfte und die bewegliche Hälfte. Wenn die Maschine in Betrieb ist, werden die beiden Formhälften durch den Schließzylinder zusammengehalten, wodurch ein Hohlraum entsteht, in den das Gummimaterial eingespritzt wird.
Heizsystem
Mit dem Heizsystem wird die Form auf die richtige Temperatur erhitzt, damit das Gummimaterial richtig fließen und aushärten kann. Es gibt verschiedene Arten von Heizsystemen, wie zum Beispiel elektrische Heizelemente, Dampfheizung und Ölheizung. Elektrische Heizelemente sind der am häufigsten verwendete Typ in hydraulischen Gummiformmaschinen, da sie einfach zu steuern und zu warten sind. Das Heizsystem ist mit Temperatursensoren ausgestattet, um die Temperatur der Form zu überwachen und zu regeln.
Kühlsystem
Nachdem das Gummimaterial in die Form eingespritzt und ausgehärtet wurde, muss es auf eine bestimmte Temperatur abgekühlt werden, bevor die Form geöffnet und das Produkt ausgeworfen werden kann. Das Kühlsystem ist dafür verantwortlich, die Wärme aus der Form und dem Gummiprodukt abzuleiten. Es besteht in der Regel aus Kühlkanälen im Inneren der Form, durch die ein Kühlmedium (z. B. Wasser oder Öl) zirkuliert.
3. Kontrollsystem
Das Steuerungssystem ist das Gehirn der hydraulischen Gummiformmaschine. Es ist für die Steuerung und Koordinierung des Betriebs aller anderen Komponenten der Maschine verantwortlich. Zu den Hauptkomponenten des Steuerungssystems gehören:
Speicherprogrammierbare Steuerung (SPS)
Die SPS ist ein digitaler Computer, der zur Steuerung des Arbeitsablaufs der Maschine dient. Es kann so programmiert werden, dass es verschiedene Funktionen ausführt, z. B. das Einstellen von Einspritzdruck, -geschwindigkeit und -zeit, das Steuern der Temperatur der Form und das Überwachen des Maschinenstatus. Die SPS empfängt Eingangssignale von verschiedenen Sensoren an der Maschine und sendet Ausgangssignale an die Ventile und andere Aktoren, um deren Betrieb zu steuern.
Mensch-Maschine-Schnittstelle (HMI)
Das HMI ist eine grafische Benutzeroberfläche, die es dem Bediener ermöglicht, mit der Maschine zu interagieren. Es bietet eine visuelle Anzeige der Betriebsparameter der Maschine wie Temperatur, Druck und Zykluszeit. Über das HMI kann der Bediener die gewünschten Parameter einstellen, die Maschine starten und stoppen sowie den Produktionsprozess überwachen. Das HMI liefert außerdem Diagnoseinformationen bei eventuellen Störungen oder Fehlern an der Maschine.
Sensoren
Mithilfe von Sensoren werden verschiedene physikalische Parameter der Maschine überwacht, beispielsweise Temperatur, Druck, Position und Geschwindigkeit. Sie geben Rückmeldung an das Steuerungssystem, sodass dieses Anpassungen vornehmen und sicherstellen kann, dass die Maschine innerhalb der vorgegebenen Parameter arbeitet. Beispielsweise werden Drucksensoren zur Überwachung des Drucks im Hydrauliksystem und im Einspritzzylinder eingesetzt, während Temperatursensoren zur Überwachung der Temperatur der Form und des Gummimaterials eingesetzt werden.
4. Einspritzeinheit
Die Einspritzeinheit ist für das Schmelzen und Einspritzen des Gummimaterials in den Formhohlraum verantwortlich. Es besteht aus folgenden Komponenten:
Trichter
Der Trichter ist ein Behälter, in dem das rohe Gummimaterial gelagert wird. Es befindet sich normalerweise oben an der Einspritzeinheit und dient dazu, das Gummimaterial mit kontrollierter Geschwindigkeit in den Schneckenzylinder einzuspeisen.
Schraubenfass
Der Schneckenzylinder ist ein beheizter Zylinder, der eine rotierende Schnecke enthält. Die Schnecke dient zum Fördern, Schmelzen und Mischen des Gummimaterials, während es sich entlang des Zylinders bewegt. Die Schnecke wird von einem Motor angetrieben und ihre Drehzahl kann angepasst werden, um die Durchflussrate des Gummimaterials zu steuern. Während sich das Gummimaterial durch das Schneckengehäuse bewegt, wird es durch das Heizsystem erhitzt und geht in einen geschmolzenen Zustand über.
Düse
Die Düse befindet sich am Ende des Schneckenzylinders und dient zum Einspritzen des geschmolzenen Gummimaterials in den Formhohlraum. Es soll einen reibungslosen und präzisen Fluss des Gummimaterials in die Form gewährleisten. Die Düse ist außerdem mit einem Ventil ausgestattet, um zu verhindern, dass das Gummimaterial nach Abschluss des Injektionsvorgangs in das Schneckenrohr zurückläuft.
5. Auswurfeinheit
Mit der Auswurfeinheit wird das fertige Gummiprodukt nach dem Aushärten aus der Form entnommen. Es besteht aus einem Auswurfmechanismus, bei dem es sich normalerweise um einen Satz Auswerferstifte oder -platten handelt. Beim Öffnen der Form wird der Auswurfmechanismus durch das Hydrauliksystem aktiviert und drückt das Gummiprodukt aus dem Formhohlraum.
Bedeutung jeder Komponente
Jede Komponente der hydraulischen Gummiformmaschine spielt eine entscheidende Rolle für die Gesamtleistung und Effizienz der Maschine. Das Hydrauliksystem liefert die Kraft und Steuerung für die Bewegung der Maschine, die Formeinheit bestimmt die Qualität und Form des Endprodukts, das Steuersystem gewährleistet den genauen und zuverlässigen Betrieb der Maschine, die Einspritzeinheit ist für das ordnungsgemäße Schmelzen und Einspritzen des Gummimaterials verantwortlich und die Auswurfeinheit ermöglicht die einfache Entnahme des fertigen Produkts.

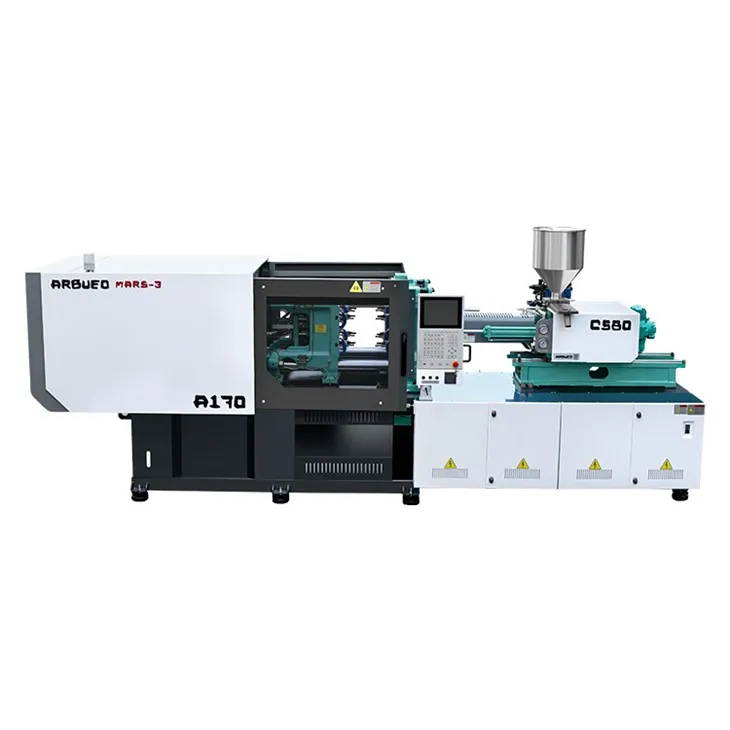

Wenn Sie Interesse an unserem habenHorizontales hydraulisches SpritzgießenMaschinen,Hydraulische Kunststoffspritzgießmaschine, oder möchten mehr über uns erfahrenHydraulische SpannspritzgussfabrikWir heißen Sie herzlich willkommen, uns für weitere Gespräche und Beschaffungsverhandlungen zu kontaktieren. Unser Expertenteam hilft Ihnen gerne dabei, die am besten geeignete hydraulische Gummiformmaschine für Ihre spezifischen Anforderungen zu finden.
Referenzen
- „Hydraulic Machinery Handbook“, von Peter J. Nikolakopoulos
- „Rubber Processing Technology“, von Maurice Morton
