Die Berechnung des Einspritzvolumens einer Spritzgießmaschine ist ein entscheidender Schritt im Kunststoffspritzgussprozess. Als zuverlässiger Lieferant von Spritzgießmaschinen wissen wir, wie wichtig eine genaue Berechnung des Spritzvolumens für die Herstellung qualitativ hochwertiger Formprodukte ist. In diesem Blog führen wir Sie durch den Prozess der Berechnung des Einspritzvolumens einer Einspritzmaschine.
Die Grundlagen des Injektionsvolumens verstehen
Das Einspritzvolumen bezieht sich auf die Menge an geschmolzenem Kunststoff, die die Einspritzmaschine während eines Einspritzzyklus in den Formhohlraum einspritzen kann. Sie wird üblicherweise in Kubikzentimetern (cc) oder Unzen (oz) gemessen. Das richtige Einspritzvolumen ist entscheidend, um sicherzustellen, dass die Form vollständig mit Kunststoff gefüllt ist, was sich direkt auf die Qualität, Festigkeit und das Aussehen des Endprodukts auswirkt.
Faktoren, die das Injektionsvolumen beeinflussen
Mehrere Faktoren können die Berechnung des Injektionsvolumens beeinflussen. Dazu gehören die Größe und Form des Formteils, die Art des verwendeten Kunststoffmaterials und die Gestaltung der Form.
-
Größe und Form des Formteils
Die physikalischen Abmessungen des zu formenden Teils sind die Hauptfaktoren für die Bestimmung des Einspritzvolumens. Ein größerer Teil erfordert natürlich mehr Kunststoff, um den Formhohlraum zu füllen. Komplexe Formen erfordern möglicherweise auch zusätzlichen Kunststoff, um eine vollständige Füllung zu gewährleisten, insbesondere in Bereichen mit dünnen Wänden oder komplizierten Details. -
Art des Kunststoffmaterials
Unterschiedliche Kunststoffmaterialien haben unterschiedliche Dichten und Fließeigenschaften. Einige Kunststoffe sind beispielsweise zähflüssiger und erfordern möglicherweise mehr Druck, um in die Form zu fließen, was sich auf das Einspritzvolumen auswirken kann. Zusätzlich muss die Schrumpfungsrate des Kunststoffmaterials nach dem Abkühlen berücksichtigt werden. Einige Kunststoffe schrumpfen stärker als andere, und diese Schrumpfung muss durch anfängliches Einspritzen einer etwas größeren Kunststoffmenge ausgeglichen werden. -
Formenbau
Das Design der Form, einschließlich der Anzahl der Kavitäten, der Anschnittgröße und des Angusskanalsystems, kann sich auf das Einspritzvolumen auswirken. Formen mit mehreren Kavitäten benötigen mehr Kunststoff, um alle Kavitäten gleichzeitig zu füllen. Die Anschnittgröße beeinflusst den Kunststofffluss in die Form und eine richtige Anschnittgröße ist erforderlich, um eine gleichmäßige Füllung sicherzustellen. Auch das Angusssystem, das den geschmolzenen Kunststoff von der Spritzeinheit zu den Formkavitäten transportiert, verbraucht eine gewisse Menge Kunststoff.
Methoden zur Berechnung des Injektionsvolumens
Geometrische Berechnungsmethode
Diese Methode eignet sich für einfach geformte Teile. Das Grundprinzip besteht darin, das Volumen des Formhohlraums anhand seiner geometrischen Form zu berechnen.
-
Für quaderförmige Teile
Wenn das Teil ein Quader ist, kann das Volumen (V) mithilfe der Formel (V = l\times w\times h) berechnet werden, wobei (l) die Länge, (w) die Breite und (h) die Höhe des Teils ist. Wenn ein Teil beispielsweise eine Länge von 10 cm, eine Breite von 5 cm und eine Höhe von 2 cm hat, beträgt das Volumen des Teils (V=10\times5\times2 = 100) (cm^{3}). -
Für zylindrische Teile
Das Volumen eines Zylinders wird mit der Formel (V=\pi r^{2}h) berechnet, wobei (r) der Radius der Zylinderbasis und (h) die Höhe ist. Wenn beispielsweise ein zylindrischer Teil einen Radius von 3 cm und eine Höhe von 8 cm hat, beträgt das Volumen (V=\pi\times3^{2}\times8\ approx226,19) (cm^{3}).
Allerdings ist es bei dieser Methode wichtig, die Schrumpfrate des Kunststoffmaterials zu berücksichtigen. Wenn der Kunststoff eine Schrumpfungsrate von (S) aufweist (ausgedrückt als Dezimalzahl), sollte das tatsächliche Einspritzvolumen (V_{tatsächlich}) (V_{tatsächlich}=\frac{V}{1 - S}) betragen.
Softwarebasierte Berechnungsmethode
Im modernen Spritzguss werden häufig Softwaretools zur Berechnung des Einspritzvolumens eingesetzt, insbesondere bei komplex geformten Teilen. Diese Softwareprogramme verwenden fortschrittliche Algorithmen, um den Kunststofffluss im Formhohlraum zu simulieren. Sie berücksichtigen Faktoren wie die Teilegeometrie, die Eigenschaften des Kunststoffmaterials und das Formdesign, um eine genauere Berechnung des Einspritzvolumens zu ermöglichen.
Zu den beliebten Simulationssoftware für Spritzguss gehören Moldflow, Autodesk Moldflow Insight und Sigmasoft. Diese Softwarepakete können auch potenzielle Probleme wie Lufteinschlüsse, Bindenähte und ungleichmäßige Füllung vorhersagen, sodass vor der eigentlichen Produktion Anpassungen am Einspritzvolumen und anderen Prozessparametern vorgenommen werden können.
Experimentelle Methode
Bei dieser Methode werden Testinjektionen mit unterschiedlichen Injektionsvolumina durchgeführt und die Ergebnisse beobachtet. Beginnen Sie mit einem geschätzten Einspritzvolumen basierend auf der Größe und den Materialeigenschaften des Teils. Passen Sie dann schrittweise das Einspritzvolumen an, bis die Form vollständig gefüllt ist, ohne den Kunststoff zu stark zu verdichten. Diese Methode ist zeitaufwändiger, kann jedoch sehr effektiv sein, insbesondere bei der Bearbeitung neuer oder komplexer Teile.
Bedeutung einer genauen Berechnung des Injektionsvolumens
Eine genaue Berechnung des Injektionsvolumens ist aus mehreren Gründen von entscheidender Bedeutung:
-
Produktqualität
Eine falsche Injektionsmenge kann zu verschiedenen Qualitätsproblemen führen. Wenn das Injektionsvolumen zu gering ist, kann es sein, dass das Teil unvollständig ist und ungefüllte Bereiche oder kurze Schüsse aufweist. Wenn andererseits das Einspritzvolumen zu hoch ist, kann das Teil Grate aufweisen, bei denen es sich um überschüssigen Kunststoff handelt, der aus der Form austritt. Beide Probleme können die Funktionalität und das Aussehen des Endprodukts beeinträchtigen. -
Kosten – Effizienz
Die genaue Berechnung des Injektionsvolumens hilft, Abfall zu minimieren. Die Verwendung von zu viel Kunststoff erhöht nicht nur die Materialkosten, sondern erfordert auch mehr Energie zum Schmelzen und Einspritzen des überschüssigen Kunststoffs. Durch die Optimierung des Einspritzvolumens können Hersteller die Produktionskosten senken und die Gesamteffizienz verbessern. -
Langlebigkeit der Form
Durch die richtige Berechnung des Einspritzvolumens kann auch die Lebensdauer der Form verlängert werden. Eine übermäßige Füllung der Form mit zu viel Kunststoff kann zu übermäßigem Druck auf die Form führen, was zu vorzeitigem Verschleiß und Schäden führt. Durch die Sicherstellung des richtigen Einspritzvolumens wird die Form einer angemessenen Belastung ausgesetzt, wodurch das Risiko einer Beschädigung verringert und die Lebensdauer erhöht wird.
Unsere Injektionsmaschinen und Unterstützung bei der Berechnung des Injektionsvolumens

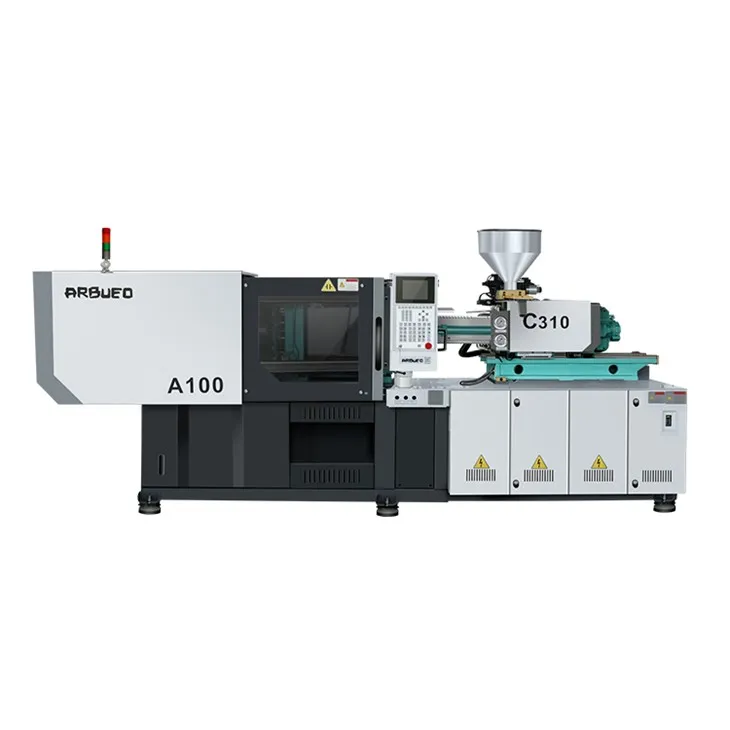

Als Lieferant von Spritzgießmaschinen bieten wir eine breite Palette an Spritzgießmaschinen an, darunterPu-Spritzgießmaschine,PET-Preform-Kunststoffspritzgussmaschine, UndSpritzgießmaschine für Autostoßstangen. Unsere Maschinen sind mit fortschrittlichen Steuerungssystemen ausgestattet, die eine präzise Einstellung des Injektionsvolumens ermöglichen.
