Die Optimierung des Formdesigns für eine Hybrid-Spritzgießmaschine ist ein entscheidender Prozess, der die Effizienz, Qualität und Kosteneffizienz des Spritzgießprozesses erheblich verbessern kann. Als Lieferant von Hybrid-Spritzgießmaschinen habe ich aus erster Hand den Einfluss gut gestalteter Formen auf die Gesamtleistung dieser Maschinen miterlebt. In diesem Blog werde ich einige wichtige Strategien und Überlegungen zur Optimierung des Formendesigns für Hybridspritzgießmaschinen vorstellen.
Hybrid-Spritzgießmaschinen verstehen
Bevor Sie sich mit der Optimierung des Formendesigns befassen, ist es wichtig, die einzigartigen Eigenschaften von Hybrid-Spritzgießmaschinen zu verstehen. Diese Maschinen vereinen die Vorteile hydraulischer und elektrischer Systeme. Der hydraulische Teil bietet Spann- und Einspritzfunktionen mit hoher Kraft, während der elektrische Teil präzise Steuerung, Hochgeschwindigkeitsbetrieb und Energieeffizienz bietet. Diese Kombination ermöglicht eine größere Flexibilität im Spritzgussprozess und ermöglicht die Herstellung komplexer Teile mit hoher Präzision.
Wichtige Überlegungen zur Optimierung des Formendesigns
Materialauswahl
Die Wahl des Formmaterials ist ein grundlegender Aspekt der Formgestaltung. Für Hybridspritzgussmaschinen werden Materialien mit hoher Wärmeleitfähigkeit, guter Verschleißfestigkeit und hoher Festigkeit bevorzugt. Aufgrund ihrer hervorragenden mechanischen Eigenschaften werden häufig Werkzeugstähle wie P20, H13 und S7 verwendet. Diese Materialien halten den hohen Drücken und Temperaturen stand, die während des Spritzgussprozesses entstehen, und gewährleisten so eine lange Lebensdauer der Form.
Kühlsystemdesign
Ein effizientes Kühlsystem ist für die Optimierung des Formendesigns von entscheidender Bedeutung. Eine ordnungsgemäße Kühlung kann die Zykluszeiten verkürzen, die Teilequalität verbessern und Verformungen und Schrumpfungen verhindern. Bei Hybrid-Spritzgießmaschinen sollte ein gut konzipiertes Kühlsystem eine gleichmäßige Wärmeableitung im gesamten Formhohlraum gewährleisten. Dies kann durch den Einsatz von Kühlkanälen erreicht werden, die strategisch in der Nähe der kritischen Bereiche der Form platziert sind. Beispielsweise können konforme Kühlkanäle, die der Form des Formhohlraums folgen, im Vergleich zu herkömmlichen, gerade gebohrten Kanälen für eine effizientere Kühlung sorgen.
Tordesign
Der Anschnitt ist der Punkt, durch den der geschmolzene Kunststoff in den Formhohlraum gelangt. Das Design des Angusses hat einen erheblichen Einfluss auf das Füllbild, die Teilequalität und die Zykluszeit. Bei Hybrid-Spritzgießmaschinen können je nach Teilegeometrie und Materialeigenschaften unterschiedliche Angusstypen eingesetzt werden. Zu den gebräuchlichen Anschnitttypen gehören Angussanschnitte, Angusskanäle und Heißkanalanschnitte. Angussanschnitte sind einfach und kostengünstig, können jedoch sichtbare Spuren auf dem Teil hinterlassen. Angusskanäle können eine bessere Kontrolle über den Füllprozess ermöglichen, während Heißkanalanschnitte den Materialabfall reduzieren und die Zykluszeiten verbessern können, indem sie den Kunststoff im geschmolzenen Zustand halten.
Entlüftungsdesign
Die Entlüftung ist ein oft übersehener Aspekt der Formkonstruktion, aber entscheidend für den Erfolg des Spritzgussprozesses. Beim Einspritzen von geschmolzenem Kunststoff in den Formhohlraum muss Luft und Gas entweichen können, um Defekte wie Lufteinschlüsse, Brandflecken und unvollständige Füllung zu vermeiden. Eine ordnungsgemäße Entlüftung kann durch die Verwendung von Entlüftungskanälen oder porösen Materialien in der Form erreicht werden. Bei Hybrid-Spritzgießmaschinen sollte das Entlüftungsdesign sorgfältig optimiert werden, um sicherzustellen, dass Luft und Gas effektiv aus dem Formhohlraum entfernt werden können, ohne dass es zu übermäßigen Kunststofflecks kommt.
Trennliniendesign
Die Trennfuge ist die Grenze zwischen den beiden Formhälften. Eine gut gestaltete Trennlinie kann den Formherstellungsprozess vereinfachen, die Teilequalität verbessern und das einfache Auswerfen des Teils erleichtern. Bei Hybrid-Spritzgießmaschinen sollte die Trennfuge an einer Stelle liegen, die das Risiko von Graten minimiert und eine ordnungsgemäße Ausrichtung der Formhälften gewährleistet. Es sollte außerdem so gestaltet sein, dass für Reinigungs- und Wartungszwecke ein einfacher Zugang zum Formhohlraum möglich ist.
Fortschrittliche Technologien zur Optimierung des Formendesigns
Computergestütztes Design (CAD) und computergestützte Fertigung (CAM)
CAD- und CAM-Technologien haben den Formenbauprozess revolutioniert. Mit diesen Werkzeugen können Designer detaillierte 3D-Modelle der Form erstellen, den Spritzgussprozess simulieren und das Design vor der Herstellung optimieren. Mit CAD-Software können Designer die Form aus verschiedenen Blickwinkeln visualisieren, den Fluss des geschmolzenen Kunststoffs analysieren und notwendige Anpassungen am Design vornehmen. CAM-Software hingegen kann die Bearbeitungsanweisungen für die Form generieren und so eine genaue und effiziente Fertigung gewährleisten.
Formflussanalyse
Die Formflussanalyse ist ein leistungsstarkes Werkzeug zur Optimierung des Formdesigns in Hybridspritzgießmaschinen. Diese Analyse nutzt Computersimulationen, um das Verhalten von geschmolzenem Kunststoff während des Spritzgussprozesses vorherzusagen. Es kann wertvolle Informationen über das Füllmuster, die Druckverteilung, die Temperaturverteilung und die Teilequalität liefern. Durch die Analyse der Ergebnisse der Formflussanalyse können Konstrukteure potenzielle Probleme im Formdesign, wie Lufteinschlüsse, Bindenähte und ungleichmäßige Füllung, identifizieren und entsprechende Änderungen am Design vornehmen.
Fallstudien: Erfolgreiche Optimierung des Formendesigns
Werfen wir einen Blick auf einige Beispiele aus der Praxis für eine erfolgreiche Optimierung des Formendesigns für Hybrid-Spritzgießmaschinen.
Fallstudie 1: Automobilkomponente
Ein Unternehmen produzierte ein Automobilbauteil mit einer Hybrid-Spritzgussmaschine. Bei der ursprünglichen Formkonstruktion gab es Probleme mit langen Zykluszeiten und Teileverzug. Durch die Implementierung konformer Kühlkanäle und die Optimierung des Angussdesigns konnte die Zykluszeit um 30 % reduziert und der Teileverzug deutlich minimiert werden. Dadurch wurde nicht nur die Produktionseffizienz verbessert, sondern auch die Gesamtqualität der Automobilkomponente verbessert.
Fallstudie 2: Verbraucherprodukt
In einem anderen Fall ging es um die Herstellung eines Konsumprodukts. Bei der ursprünglichen Formkonstruktion gab es Probleme mit Lufteinschlüssen und unvollständiger Füllung. Mithilfe einer Formflussanalyse identifizierten die Konstrukteure die Grundursache des Problems und gestalteten das Entlüftungssystem neu. Dadurch wurden die Lufteinschlüsse beseitigt und die Füllung des Formhohlraums verbessert, was zu einem qualitativ hochwertigeren Verbraucherprodukt führte.
Die Rolle des Lieferanten bei der Optimierung des Formendesigns
Als Lieferant von Hybrid-Spritzgießmaschinen spielen wir eine entscheidende Rolle bei der Optimierung des Formendesigns. Wir verfügen über ein Team erfahrener Ingenieure, die unseren Kunden während des gesamten Formenkonstruktionsprozesses technische Unterstützung und Anleitung bieten können. Wir können Sie bei der Materialauswahl, dem Kühlsystemdesign, dem Anschnittdesign und anderen Aspekten des Formendesigns beraten. Darüber hinaus können wir mit unseren Kunden zusammenarbeiten, um Formflussanalysen durchzuführen und das Formendesign mithilfe fortschrittlicher Technologien zu optimieren.

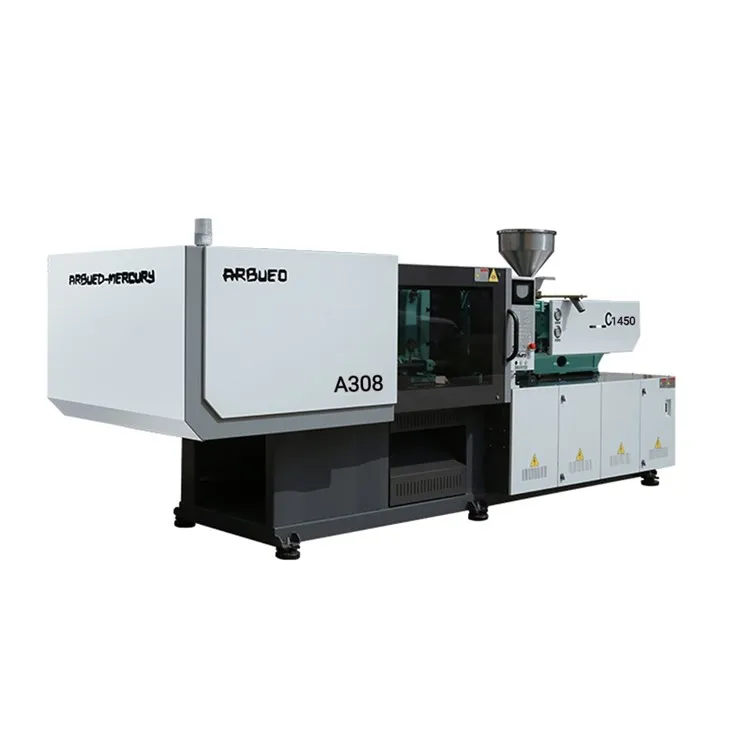

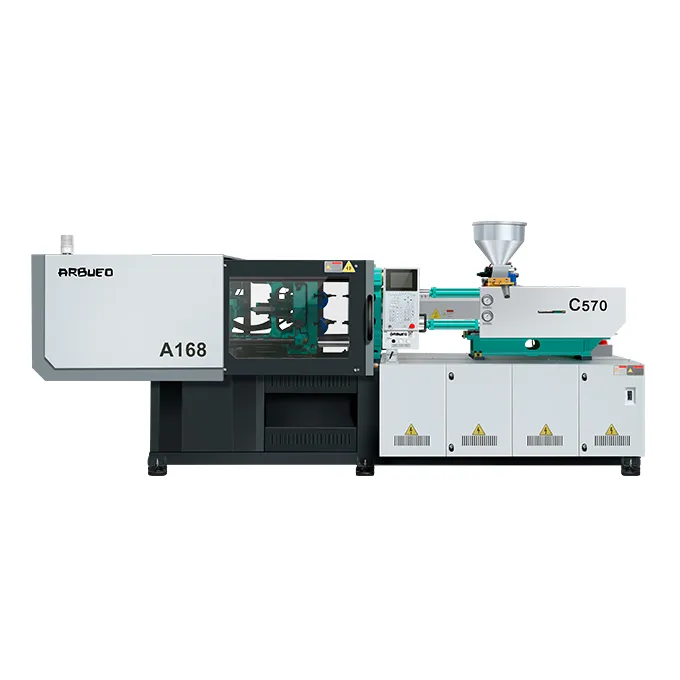

Wenn Sie mehr über unsere Hybrid-Spritzgießmaschinen erfahren möchten und erfahren möchten, wie wir Ihnen bei der Optimierung Ihres Formendesigns helfen können, besuchen Sie bitte unsereHydraulische Spannspritzgussfabrik,Horizontales hydraulisches SpritzgießenUndHydraulische GummiformmaschineSeiten. Wir sind jederzeit bereit, Sie dabei zu unterstützen, bei Ihren Spritzgussprojekten die besten Ergebnisse zu erzielen.
Abschluss
Die Optimierung des Formdesigns für eine Hybrid-Spritzgießmaschine ist ein vielschichtiger Prozess, der eine sorgfältige Berücksichtigung verschiedener Faktoren erfordert. Durch die Konzentration auf Materialauswahl, Kühlsystemdesign, Angussdesign, Entlüftungsdesign und Trennliniendesign sowie den Einsatz fortschrittlicher Technologien wie CAD, CAM und Formflussanalyse ist es möglich, erhebliche Verbesserungen der Produktionseffizienz, Teilequalität und Kosteneffizienz zu erzielen. Als Lieferant von Hybrid-Spritzgießmaschinen sind wir bestrebt, unseren Kunden dabei zu helfen, ihre Formenkonstruktionen zu optimieren und ihre Fertigungsziele zu erreichen. Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne an uns wenden. Wir freuen uns auf die Gelegenheit, mit Ihnen zusammenzuarbeiten und zum Erfolg Ihrer Spritzgussprojekte beizutragen.
Referenzen
- Boothroyd, G., Dewhurst, P. & Knight, W. (2011). Produktdesign für Fertigung und Montage. CRC-Presse.
- Rosato, DV, & Rosato, DV (2000). Spritzgusshandbuch. Springer.
- Beecher, G. (2008). Handbuch zur Kunststoffformtechnik. Hanser Gardner-Veröffentlichungen.
